一、概述
   FDR配电自动化故障检测装置（FDR：Fault Detecting Relay）设置于电杆上，与电源变压器（SPS：Switch Power Supply）及柱上真空自动配电开关（VSP：Vacuum Switch on Pole）组合使用。可将10kV高压配电线路的事故区间自动隔离，并可以实现自动配电开关的“分”、“合”控制。

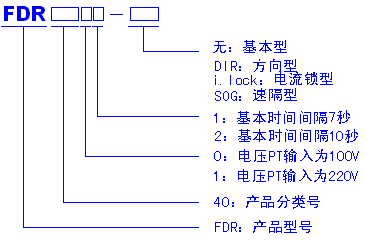

    FDR是为了满足国内外配网自动化建设的需要，本着发挥电压型配电自动化的优势与特点，专门为基于不需要通讯的馈线自动化而设计的装置。此产品具有高可靠性、高精度、高速度以及良好的可维护性。能够实现配电网线路故障定位、故障隔离和供电恢复功能。型号说明如下：

二、FDR4011配电自动化故障检测装置

FDR4011配电自动化故障检测装置，主要用于非远方监控的配电网自动化系统中。功能主要为：     ◆分段功能(S功能): 借助X/Y时限/残压/双电源等闭锁，完成分段开关故障处理；     ◆联络功能(L功能): 借助XL/Y时限/瞬压/双电源等闭锁完成联络开关故障处理；     ◆手动操作功能: 实现合分控制,自动切换任务；     ◆设定功能: S/L,SHORT/LONG, XL/X时间设定。     注：与FZW28基本型配电开关配套使用，需加装SPS电源变压器。

三、FDR4011-i.Lock配电自动化故障检测装置

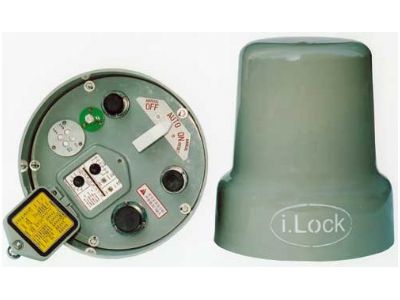

FDR4011-i.Lock电流锁型故障检测装置，是在FDR4011技术基础上，根据国内要求及现状升级研制的。同FDR4011相比主要有以下改进：      ◆i.Lock电流锁功能：对于用户分界开关，更加快速自动诊断与隔离相间故障；     ◆显示开关负荷侧，电源侧的带电情况；      ◆显示开关的锁定情况；     ◆GSM通讯功能（选配项）。     注：与FZW28电流锁型配电开关配套使用，需加装SPS电源变压器。

四、FDR4011-SOGII方向型速隔装置（门狗型）

方向型速隔装置是按照责任分界点的需求，专门为10KV电网责任分界点相间故障/单相接地故障的自动诊断与隔离而设计的终端装置。此产品适用于中性点小电阻接地（NRS）、中性点不接地（NUS）和中性点经消弧线圈接地（NES）三种系统。本产品还可选择GSM通讯功能用于对责任分界点运行状态实时远方监控，并自动上报故障动作信。     注：与FZW28-SOG型速隔开关配套使用，开关内置SPS电源变压器。

五、装置安装效果图

VSP5+SPS(油式)+FDR型	VSP5(SOG)+FDR-SOGⅡ型
