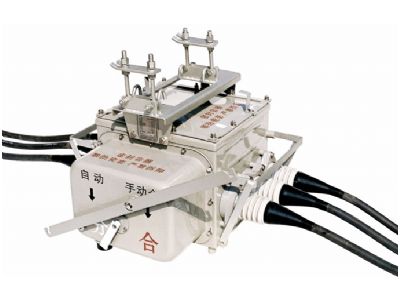

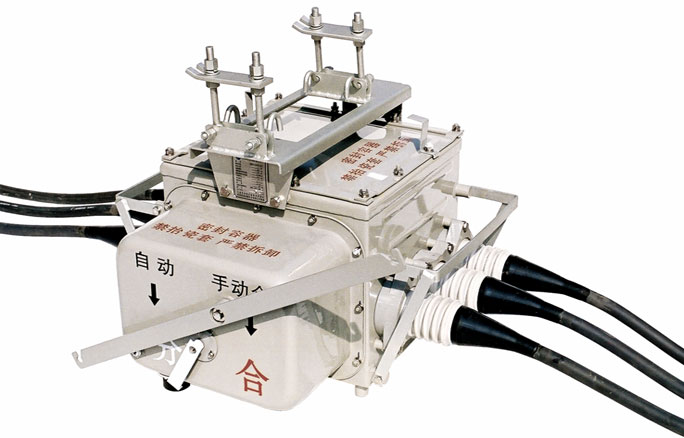

一、概述
    FZW28-12（VSP5）型真空自动配电开关是东芝生产技术，具有技术先进，性能优越。既可以用作普通负荷开关，又可以通过加装开关电源变压器SPS和配电自动化故障检测装置FDR后，实现配电线路的故障诊断、故障隔离及非故障段恢复供电的功能，同时终端还可实现实时监控功能。

二、使用环境条件

   1．海拨高度：≤2000m;

   2. 环境温度：-40℃～+85℃；

   3. 相对湿度：月平均≤90%，日平均≤95%；

   4. 地震烈度：≤8级；

   5. 污秽耐受：Ⅲ级；

   6. 覆冰厚度：10mm；

   7. 风    压：≤700Pa（相对于风速34m/s）

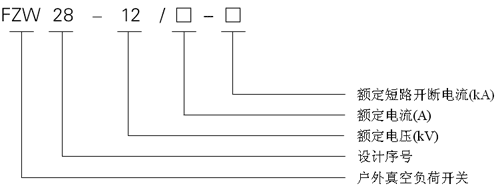

三、型号及其含义

四、结构及特点

    ◆开关以具有卓越灭弧性能的真空管作为开断元件，性能优越。

    ◆ 内部串联的隔离断口使整个开关具有较高的耐压性能。与隔离断口绝缘轴连接的开关分合闸指示器，可在开关外部清晰、准确地指示出开关分合状态。

    ◆开关采用全绝缘，全密封结构，高压部分、低压控制回路和操作机构均密封在开关箱体内，箱体内充０表压SF6气体绝缘。开关主回路引出端子有绝缘电缆保护，确保开关具有十五年免维护的特性。

    ◆操作机构将弹簧储能机构和具有自由脱扣装置的电磁机构巧妙结合，使设备带有手动/自动操作功能，开关操作更灵活。并保证了在失压情况下，开关可靠分闸。

    ◆ 开关内部的三相贯穿型电流互感器，不但具有大电流保持，短路时保持合闸，防止开关误跳的功能，还为下阶段遥测电流量的采集作了预留。

    ◆开关采用悬挂式或座式安装均可，使杆上安装更方便灵活。

    ◆ 开关具有配电自动化的控制接口。加装FDR后实现配电网馈线自动化和配电自动化的遥测、遥控、遥信与遥调。

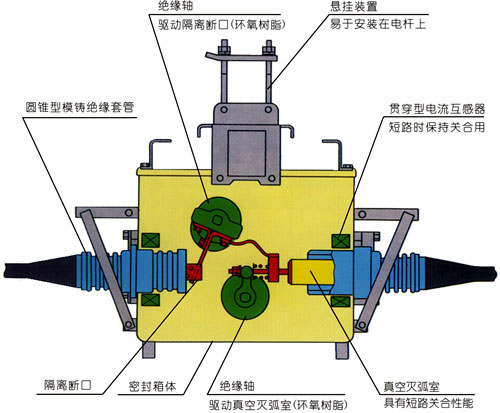

内部结构

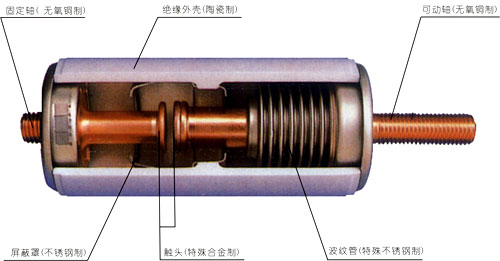

真空灭弧室


五、技术参数

项    目		单 位	技术参数
额定电压		kV	12
额定电流		A	630
额定频率		Hz	50
额定短时耐受电流、时间		kA	20，4S
额定短路关合电流（峰值）		kA	50
操作电压		V	AC220（80%-110%）
1min工频耐受电压	对地	kV	50（GB标准42）
	相间		50（GB标准42）
	断口		50（GB标准48）
雷电冲击耐受电压	对地	kV	95（GB标准75）
	相间		95（GB标准75）
	断口		110（GB标准84）
绝缘电阻	对地	MΩ	2000
	相间		2000
	断口		2000
每相主回路电阻		μΩ	≤500
额定电流下电寿命		次	10000
机械寿命		次	30000
重量		kg	185
触头合闸弹跳时间		ms	≤5
三相触头合分闸不同期性		ms	≤2
合闸时间		ms	120-180
分闸时间：		ms	500-900
触头行程：		mm	8-9
触头超行程		mm	2.5-4
隔离断口开距		mm	25-30
隔离断口超行距		mm	7-14
SF6年漏气率			＜1%
SF6气体水份分含量		PPm	＜2
参考标准			IEC265-1

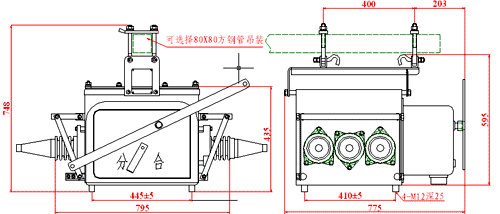

六、 外形及安装尺寸

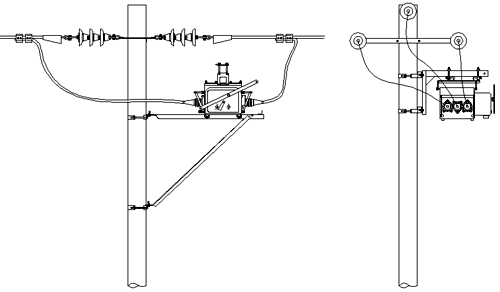

七、 安装示意图
