ZW32-12型户外交流高压真空断路器

一、概述

ZW32-12型户外高压真空断路器，它适用于额定电压12kV、交流50Hz的三相电力系统，作为城网分断或联络开关、农网配电系统户外变电站作为出线开关、或其他类似场所，分、合负荷电流和短路电流。主要适用于农网、城网、矿山、铁道的电力设备改造及建设。

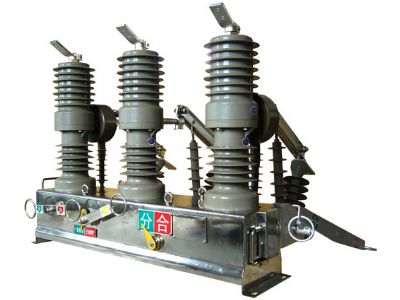

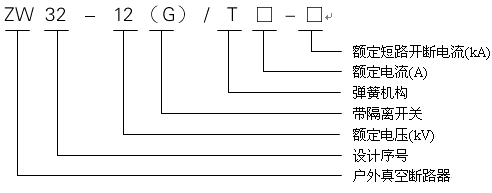

二、型号及其含义

三、结构及特点

    1. 全密封结构
    密封性能好，有助于提高防潮、防凝露性能，适用于高温潮湿地区使用，有效地避免开关因长期户外环境下而引起的机构锈蚀。整体结构紧凑合理、体积小、重量轻（小于80kg）。
    2. 真空灭弧室
    开断性能稳定可靠，触头磨损小，短路开断电流最大可达20kA，无燃烧和爆炸危险、安全、免维护。
    3. 户外专用环氧树脂套筒

   增强了潮湿条件下的绝缘稳定性，抗紫外线辐射引起的侵蚀，适用于耐候要求高、运行条件恶劣的环境。
    4. 操作机构
   新颖、简单、动作可靠、机构寿命可达1万次以上。方便实现手动或电动操作，亦可摇控。
    5. 多功能
   可装设二相或三相户外电流互感器，满足控制、测量要求。与控制器配套可实现远方控制、监视等。
    6. 配置隔离刀
   本断路器可配置隔离刀开关，隔离刀开关与断路器本体间有可靠机械联锁装置。

四、主要技术参数表

名称		单位	ZW32-12/400-12.5	ZW32-12/T630-16	ZW32-12/T630-20
额定电压		kV	12
额定电流		A	400	630	630
额定短路开断电流		kA	12.5	16	20
额定短路关合电流（峰值）			31.5	40	50
额定峰值耐受电流			31.5	40	50
额定短时耐受电流			12.5	16	20
额定短路持续时间		S	4
额定绝缘水平	雷电冲击耐受电压（峰值）	kV	相间、对地75、断口85
	1min工频耐受电压		相间、对地42、断口49
额定操作顺序			分-0.3s-合分-180s -合分（电动机构）
额定短路电流开断次数		次	30
机械寿命			10000
额定操作电压（分合线圈）		v	DC220，110，110AC
动静触头允许磨损累计厚度		mm	3
过电流脱扣器额定电流		A	5
电流互感器电流比			200/5 400/5 600/5
触头开距		mm	9±1
触头超距			2±0.5
平均分闸速度		m/s	1.2±0.3
平均合闸速度			0.6±0.2
分闸时间		ms	30～60
合闸时间			20～40
合闸弹跳时间			≤20
三相分合闸同期性			≤2
每相回路电流电阻		μΩ	≤80
储能电机	额定电压	V	-220
	额定功率	M	200
	储能时间	S	≤8
重量		kg	85

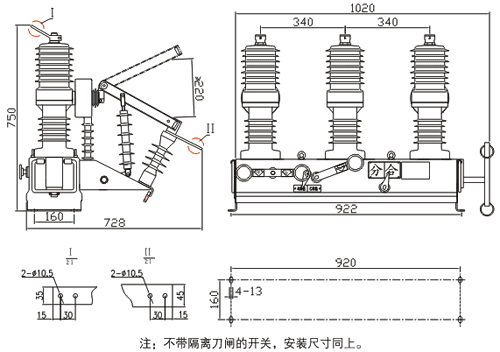

四、外形及安装尺寸

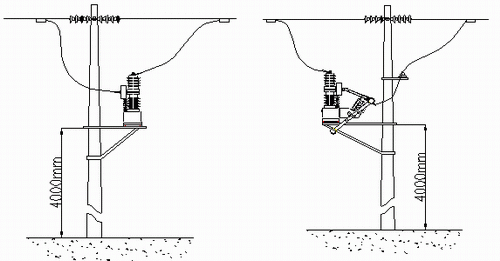

五、安装示意图
