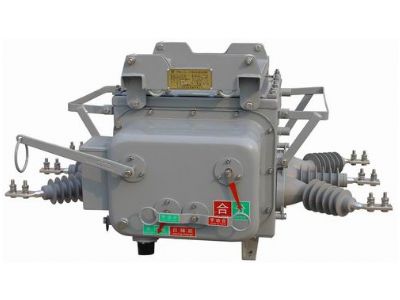

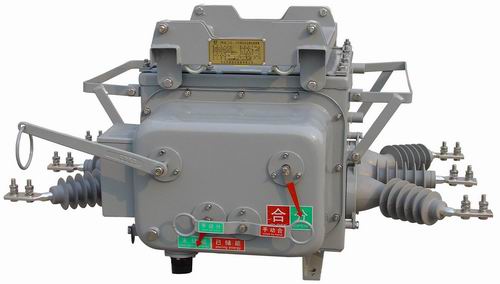

ZW20-12型户外交流高压真空断路器

一、概述
ZW20B-12型户外柱上真空断路器采用真空来灭弧SF6气体作为绝缘介质。额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电网中的负荷电流，过载电流及短路电流。
适合用于变电站，工矿企业，农村电网配电系统作保护和控制及频繁操作场所之用。该产品与控制器配套，能满足配电自动化系统要求。

二、结构及特点

     ZW20B-12是ZW20-12开关改进式的先进产品，它采用箱式密封结构。具有良好的密封性能，是一种免维护产品。
    ◆操作灵活，方便
    电动储能，电动分合。同时具有手动储能，手动分合，并能近距离或远距离操作。
    ◆开断性能优越
    其弹簧操作机构采用直动链条主传动和多级脱扣系统，动作可靠性高。开断性能好，开断短路电流20KV达30次。
    ◆外绝缘性能优良
    采用独特的硅橡胶套管进出线结构，使套管之间绝缘距离充裕，运行安全可靠。即使发生意外，内部故障也不会有高温气体或飞溅物泄漏出来。
    ◆密封性能可靠
    采用成熟的密封结构技术，主回路及二次元器件，操作机构均密封在SF6气体（零表压）中，密封性能可靠。
    ◆配有自动化接口
    在箱顶部装有防爆措施并配备航空插座，便于与智能化控制相结合实现遥控、遥信、遥测、遥调四遥功能。与控制器配套可以实现远方控制、监视，与复合控制器配套可实现就近遥控操作。
    ◆安装方式灵活
    本产品采用柱上吊装或座装安装方式均方便，灵活。
    ◆使用安装可靠
    在箱体顶部安装有防爆装置，即使发生意外、内部故障，也不会有高温气体或飞溅物泄漏出来。

三、技术参数

序号	名称	单位	参数
1	额定电压	kV	12
2	额定电流	A	630
3	额定频率	Hz	50
4	1min工频耐受电压（干试）（相间、对地/断口）	kV	42/49
5	雷电冲击耐受电压（峰值）（相间、对地/断口）	kV	75(断口85)
6	额定短路开断电流（有效值）	kA	20
7	额定短路关合电流（峰值）	kA	50
7	额定短时耐受电流（4S）	kA	20
8	额定操作顺序		分—0.3S合分—180S合分
9	额定短路电流开断次数	次	30
10	机械寿命	次	10000
11	额定操作电压（合/分闸线圈）	V	DC：220 AC：220
12	二次回路1min工频耐压	kV	2
13	净重	kg	140

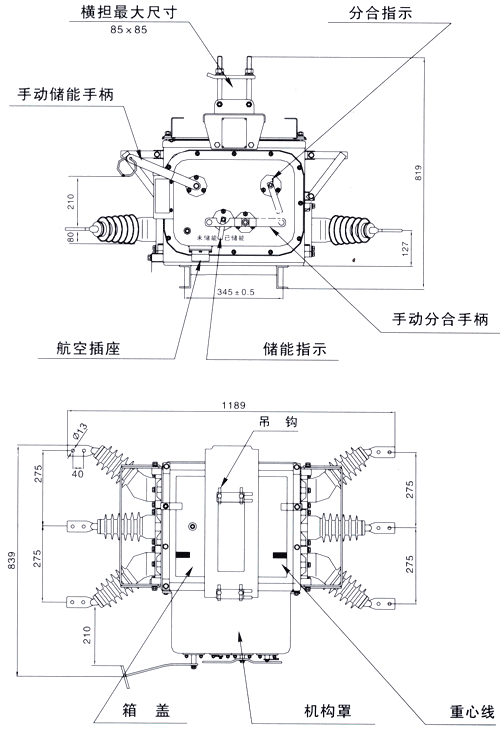

四、外形及安装尺寸

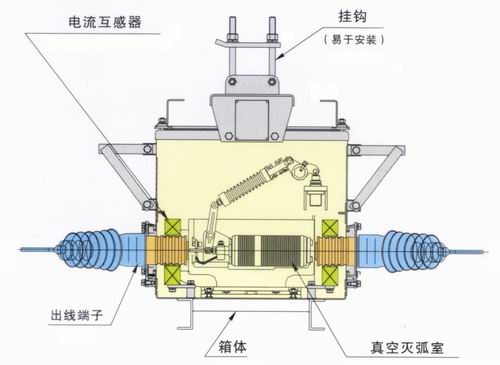

五、产品内部结构

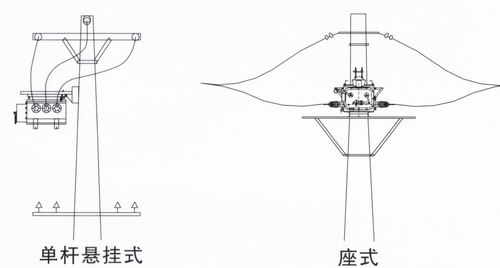

六、产品安装示意图

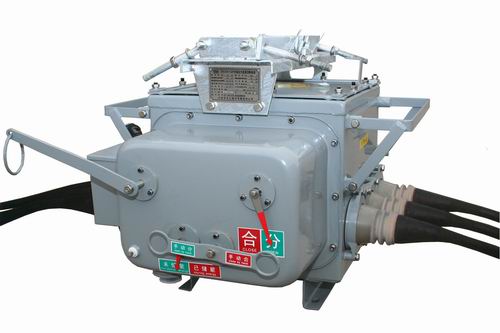

七、开关的升级产品

ZW20C-12型开关，采用VSP5开关进出线工艺，在ZW20B-12型开关硅橡胶套管进出线结构基础上，升级为绝缘导线进出线结构，提高了开关的免维护特性。更适用于绝缘导线架空线路，电缆进出线线路，及鸟类容易筑巢的区域。
