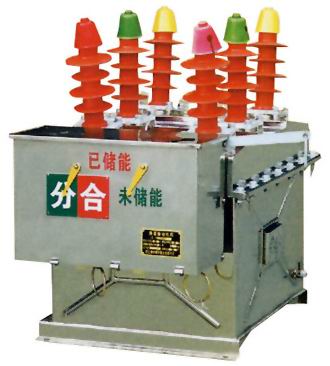

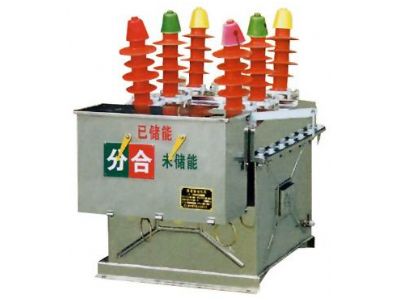

ZW8-12型户外交流高压真空断路器
一、概述
ZW8-12型户外高压真空断路器为额定电压12kV，三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负荷电流、过载电流及短路电流。
主要适用于变电站、工矿企业及城网、农网作保护和控制，特别适用于操作频繁的场所。是城网、农网无油化的更新换代产品。
二、使用环境条件
1．海拨高度：≤1000m;
2. 环境温度：-35℃～+40℃；
3. 相对湿度：月平均≤90%，日平均≤95%；
4. 地震烈度：≤8级；
5. 污秽耐受：Ⅳ级；
6. 覆冰厚度：10mm；
7. 风 压：≤700Pa（相对于风速34m/s）
三、型号及其含义
四、结构及特点
采用真空灭弧室，空气绝缘，配以电动弹簧操动机构，使得产品灭弧能力强，短路开断次数高，无火灾爆炸危险，操作方便，是一种性能优良，实用性较强的产品。
本产品总体结构采用三相共箱式，套管进出线，箱体内为干燥空气，电动弹簧操动机构布置在箱体的侧面，可在较严酷的环境条件下可靠使用。该断路器还可以带隔离开关。
本产品真空灭弧室采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有优良的开断和关合短路电流能力。
该产品体积小、重量轻、外型美观。真空灭弧室和绝缘支持套管设计紧凑，出线导电杆外注硅橡胶，能适应恶劣的气候条件和污秽环境。
五、技术参数
|
序号 |
名 称 |
单位 |
参数 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定电流 |
A |
630、400、200 |
|
3 |
额定频率 |
Hz |
50 |
|
4 |
1min工频耐受电压（干试） |
kV |
42 |
|
5 |
雷电冲击耐受电压（峰值） |
kV |
75(断口85) |
|
6 |
额定短路开断电流（有效值） |
kA |
20 |
|
7 |
额定短路关合电流（峰值） |
kA |
50 |
|
8 |
额定操作顺序 |
|
分—0.3S合分—180S合分 |
|
9 |
额定短路电流开断次数 |
次 |
30 |
|
10 |
机械寿命 |
次 |
10000 |
|
11 |
额定操作电压（合/分闸线圈） |
V |
DC：220 AC：220 |
|
12 |
动、静触头允许磨损厚度 |
mm |
3 |
|
13 |
隔离断口断开距离 |
mm |
≥200 |

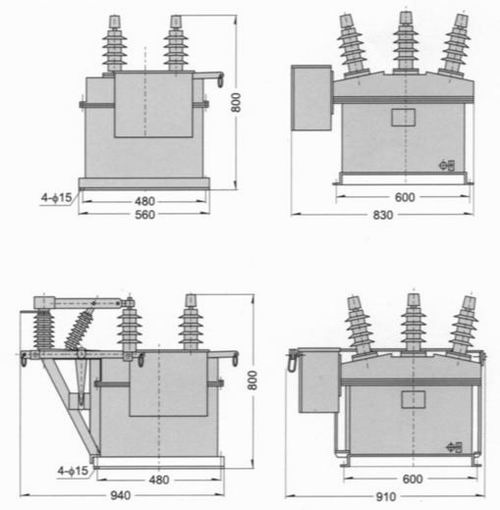

六、 外形及安装尺寸
 |
 |
